NOTICE DE MONTAGE DU KIT MAISON BOIS

SOMMAIRE
1) La mise en oeuvre …………………..……………… 3
- Livraison
- Stockage sur chantier
- Manutention
- Travaux préliminaires

2) Le montage des murs ……………………………… 5
- PréparationConstruction maison bois massif chalet bois
- Dossier de montage
- Montage des premiers élément
A) Isolation
B) Calage
C) Equerrage
D) Raccordement des éléments entre eux
E) Assemblage vertical
F) Assemblage paroi-menuiserie

3) Le montage de la charpente …………………........ 12
- Dans le cas d’une toiture à 2 pans
- Dans le cas d’une toiture à 4 pans

4) Le traitement……………………………………... 15

5) L’entretien des bois ………………………………. 15

6) Le tassement ……………………………………… 15

7) Les autres intervenants …………………………… 16

8) Les annexes ………………………………………. 16

1) La mise en oeuvre

Livraison du kit maison bois massif:Livraison kit chalet
Une liste complète de tous les éléments du kit (packing list) est fournie lors de la commande du kit.
La livraison est effectuée par un semi remorque de 32 tonnes sous forme de palettes protégées en partie supérieure par un film de polyane et maintenues par un cerclage métallique.

• Stockage du kit sur chantier :

Le stockage doit éviter tout contact des pièces de bois avec le sol. Elles doivent être posées de préférence à plat sur des dispositifs qui les isolent du sol.
Tous les éléments sensibles doivent être mis à l’abri des intempéries.
Les fermes préfabriquées doivent être entreposées de préférence verticalement.
Il doit être prévu une aire de stockage avec accès permettant le déchargement.

Manutention du kit :
Le déchargement doit s’effectuer avec un engin manuscopique pouvant déplacer 2 tonnes en flèche.
Des dispositions éventuelles seront prises afin que la manutention ne modifie pas les caractéristiques des éléments.

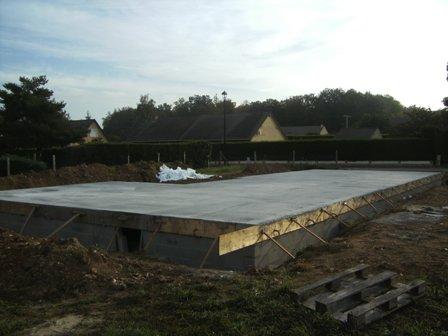

Travaux préliminaires :Realisation dalle beton 1
Des travaux de maçonnerie, d’évacuation, de plomberie, d’électricité, detraitement anti-termite du sol, seront effectués selon les normes DTU en cours. Le montage des murs en madrier sur radié béton ne se réalise qu’après le tempsde séchage nécessaire de la dalle en béton.

2) Le montage des murs de votre maison bois en madriers

• Préparation :
Se munir des outils et éléments nécessaires (cf. annexe 1).

• Dossier de montage :

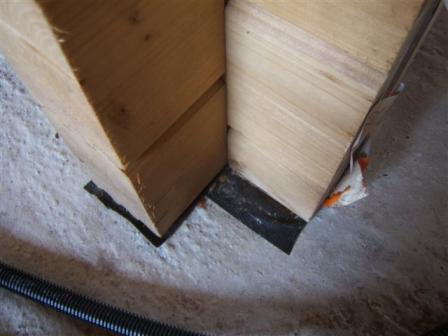

Même si vous réalisez l’assemblage du kit seul, il est vivement recommandé de vous faire assister ou conseiller par un professionnel qualifié type charpentier,menuisier ou société de montage.Detail fixation des murs bois massif
A la livraison un dossier de montage vous est remis comprenant : les plans de montage, la nomenclature de toutes les pièces, le repérage des éléments fournis et cette notice de recommandation.

• Montage des premiers éléments :

A) Isolation :
Les pièces de bois reposant sur les ouvrages de soubassement doivent être isolées de tout contact avec ceux-ci par une barrière d’étanchéité ayant des caractéristiques au moins égales à celles d’un feutre bitumé 36.s.

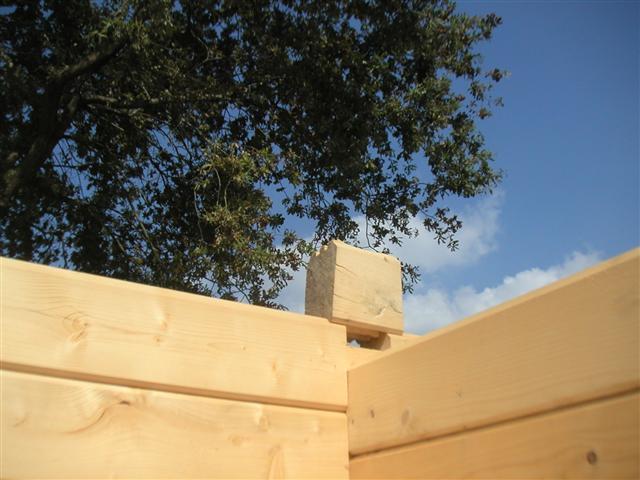

B) Calage :Angle maisons bois
Il est extrêmement important que le premier rang de madrier soit parfaitement plat. Mais compte tenu des tolérances de planéité des ouvrages de fondation et de soubassement, la mise en place du premier rang de madrierpeut nécessiter un calage, réalisé de préférence en bois ou en contre plaqué qualité extérieur. Il doit être positionné au dessus du feutre bitumé.

C) Equerrage :
Il est extrêmement important de vérifier l’ensemble de l’équerrage des différentes parois dès la pose des premiers rangs.
Une fois l’équerrage vérifié, fixer le premier rang à l’aide des équerres métalliques sur la dalle en béton.

D) Raccordement des éléments entre eux :Liaison maison bois massif chalet
Raccorder par des assemblages métalliques (connecteurs) les éléments mis bout à bout horizontalement.
Encastrer ces connecteurs dans les jonctions horizontales.
En partie basse, positionner le premier élément de manière à former larmier et déborder par rapport au soubassement.
Le débord doit être supérieur ou égal à 1 cm.Voir Annexe 2 : détail de montage en coupe.

E) Assemblage vertical :
L’ouvrage est réalisé en empilant les madriers les uns sur les autres et en les croisant lorsque cela est prévu.Tige filete chalet
Emboîter ces madriers à l’aide de la masse à manche court en se servant des cales prévues à cet effet.
Respecter scrupuleusement la numérotation et les indications inscrites dans le plan de montage.
Ajuster les madriers les uns par rapport aux autres.
Pour les maintenir dans un même plan, poser des chevilles en bois en quinconce dans les trous prévus à cet effet.
Introduire verticalement de haut en bas, dans les trous à l’extérieur des parois,les tiges filetées.
Puis boulonner les en partie haute et basse.

F) Assemblage paroi - menuiserie :
Des rainures se situent de chaque côté des ouvertures dans les parois prévues pour les menuiseries.
Découper les barres de maintien métalliques (mais à une certaine distance deséléments en bois pour éviter Maison bois massif pose menuiseries dans chaletque la limaille de fer ne se dépose sur les bois) defaçons à ce qu’elles soient en butée en bas de la rainure et qu’il reste un espace de 5 cm en haut de celle ci.
Avant de clipper les barres de maintien dans les rainures, protéger le haut et le bas de la barre avec un rouleau adhésif plastifié.
Avant la pose des menuiseries, fixer de chaque côté, intérieur et extérieur decelles ci, une bande de SOUDABANDE expansée.
Poser les menuiseries en les vissant avec des vis auto-foreuses de 80 mm sur les barres.
Calfeutrer l’espace de 5 cm au dessus des huisseries avec un isolant type laine de verre.

3) Le montage de la charpente

Dans le cas d’une toiture à 2 pans :
Positionner les pannes de charpente en les posant sur le dernier madrier du mur extérieur et au dessus du dernier madrier du mur de faîtage.Charpente chalet bois massif madriers
Laisser dépasser les pannes à l’extérieur de la longueur des débords de toit, déduire l’épaisseur du bandeau.
Mettre les pannes tout les 50 cm en prenant soin de prendre en sandwich les cloisons intérieures de la construction.
Couper le haut des pannes de façon à ce qu’elles jointent parfaitement.
Raccorder les pannes entre elles au dessus du pignon formé par la paroi à l’aide des platines en métal prévues à cet effet.
Fixer les bas des pannes reposants sur le dernier madrier à l’aide des équerres coulissantes spécialement prévues à cet effet.

Dans le cas d’une toiture à 4 pans :
Ajuster les fermes préfabriquées comme indiquées sur le plan.
Maintenir les fermes entre elles à l’aide d’équerres  prévues à cet effet.
Positionner les pannes de charpente qui viennent se poser sur les fermes, selonles indications du plan.Charpente maison bois massif chalet
Les fixer sur le haut des fermes à l’aide d’équerres coulissantes et de vis.
Ajuster les bas des pannes reposants sur le dernier madrier à l’aide des équerres spécialement prévues à cet effet.
Laisser dépasser les pannes à l’extérieur de la longueur des débords de toit,déduire l’épaisseur du bandeau.

4) Le traitement

Les composants bois du kit sont en sapin du nord, ils arrivent non traités.
Quand les parois et la charpente sont montées, faire intervenir l’entreprise sélectionnée pour le traitement fongicide, insecticide et anti-bleuissement de l’ensemble des éléments.

5) L’entretien des bois

Comme toute technique de construction les parois en bois empilés demandent un entretien régulier et la réalisation de travaux de maintenance.
Pour une parfaite protection du bois il est préconisé de lasurer le plus rapidement possible la partie extérieure de la construction.
Pour cela utiliser des lasures de qualité en suivant scrupuleusement les recommandations d’application du fabricant.
Les travaux de rénovation ou de maintenance des peintures vernies ou lasures ne doivent pas se faire par temps humide ni par une température inférieure à 10 degrés ou supérieure à 30 degrés.
Les périodicités indicatives des parois bois sont les suivantes : lasures et peintures tous les 3 à 4 ans.Chalet menuiserie interieur

6) Le tassement

Du fait de la nature du matériaux bois et de la conception de la technique d’assemblage, des tassements et autres mouvements verticaux sont prévisibles de lors de 20 à 50 mm pour une hauteur de 2.60 m.
Les éléments fixés aux parois devront en tenir compte : équipements sanitaires pourvus de raccords souples ; éléments de cuisine, escaliers, convecteurs, etc…, fixés uniquement en partie haute ; marge de 5cm prévue entre la structure principale et les dormants des menuiseries.

7) Les autres intervenants

Concernant le montage du kit , l’électricité, la plomberie, la couverture, le carrelage, la pose des menuiseries, la maçonnerie et d’une façon générale tout intervenant sur le projet de construction, il est recommandé de s’adresser à des professionnels qualifiés et à jour de leurs assurances décennales.
* Le client ou l’entreprise effectuant le montage devra suivre scrupuleusement le dossier de montage joint à la livraison.Chevilles construction chalet 1

8) Les annexes

1/ Liste des outils et éléments nécessaires au montage
2/ Détail du montage en coupe
3/ Détail du montage en 3 D
4/ Performances thermiques et acoustiques du bois
5/ Spécification du bois livré
6/ Traduction des éléments du packing list (Anglais/Français)

Annexe 1
Liste des outils et éléments nécessaires pour le montage Non inclus dans le kit
Masse à manche court : pour assembler les madriers les uns sur les autres
Ne jamais taper sur les madriers directement, toujours taper sur les cales bois fournies à cet effet.Detail menuiserie chalet bois
Marteau arrache clou : dans le cadre d’une mauvaise manoeuvre.
Cloueur pour clous de 63 mm : pour fixer les plinthes et les moulures, les encadrements de menuiserie, les lambris.
Clous de 70 mm à tête large : pour fixer les connecteurs d’assemblage horizontal de madrier et les équerres coulissantes de charpente.
Vis de 180 mm et de 50 mm : pour fixer les fermes de charpente.
Perceuse à bois avec mèche de 19 mm : pour nettoyer un trou de percement électrique.
Scie électrique et scie égoïne: pour recouper si nécessaire tout élément de bois.
Une meuleuse disqueuse : pour couper les barres en fer.
Grande Equerre : pour vérifier l’équerrage du premier rang de madrier.
Perceuse visseuse : pour fixer les équerres du premier rang de madrier sur le sol béton.
Gants : protection des mains.
Pointes crantées galvanisées
Vis auto foreuse en 80 mm: pour fixer les menuiseries sur les barres prévues à cet effet.
Maillet bois : pour enfoncer les tenons en bois dans les madriers.
Cisaille à métal : pour couper les connecteurs d’assemblage.
Niveau
Ciseau à bois : pour rattraper si nécessaire une jonction.
Serre joints : pour maintenir 2 pièces de bois.
Feutre bitumé : pour isoler le premier madrier de la dalle de béton.
Bande mousse expansive (SOUDABANDE) :
Rouleau de scotch adhésif : pour coller en haut et en bas les barres une fois coupées, pour empêcher le dépôt de limaille de fer sur le bas des ouvertures des menuiseries.
