Descriptif technique des murs ossature bois

Sur cette page vous découvrirez des plans coupes et photos de nos ossatures bois avec un double mur intérieur isolé plus un vide d'air et la possibilité d'une isolation extérieur.

Les fiches téchniques des matériaux utilisés dans la construction de l'ossature, une présentation des différents habillages de l'ossature en bardage bois naturel ou de couleurs, crépis, colombages ou autres.

Réglementation et composition d'une ossature bois

Les murs sont réalisés sur laMontage murs en ossature bois base d’une structure constituée de montants et traverses en bois spécifiques à la construction de maison en ossature bois la section la plus utilisé est le 145 x 45mm, entre la quelle sont placés les isolants de 14cm d'épaisseur (laine de bois, laine de verre, chanvre …)

Un isolant le plus souvent en laine de bois de 14cm est placé dans l'épaisseur de l’ossature bois la résistance thermique est renforcée par un double mur isoler à l'intérieur avec un vide d'air entre les deux, selon les normes thermiques.

Pour une isolation parfaite de votre habitation, il est possible de doubler cette structure d'une isolation extérieure en périphérique afin de supprimer les ponts thermiques et garantir une parfaite étanchéité à l'air.

Détails et coupes des murs porteurs

Materiaux construction maison ossature boisConstruits par des professionnels qualifiés, nos ossatures sont de fabrication Française, conforme aux dernières normes en vigueur et construite dans le respect du DTU et de la dernière réglementation thermique.

Les matériaux de construction de nos maisons ossature bois sont modifiables selon vos souhaits, l'ossature est réalisée avec des bois certifiés.

L'isolation de nos murs est conforme à la norme RT 2012 qui remplace le label BBC Bâtiment Basse Consommation depuis le 1er Janvier 2012.

Exemples de murs avec mise en place de l'isolation dans l'ossature

Coupe de mur en ossature bois labellisable BBC - RT 2012 isolation 14 + 7 à 10 cm
Rupture du pont thermique entre la balle béton et l'ossature

Coupe murs ossature bois

Coupe de mur ossature bois labellisable BBC - RT 2012 avec isoaltion extérieure
isolation 14 + 7 à 10 cm + isolant exterieur différentes possibilités d'épaisseur

Coupe murs ossature bois avec isolation exterieure

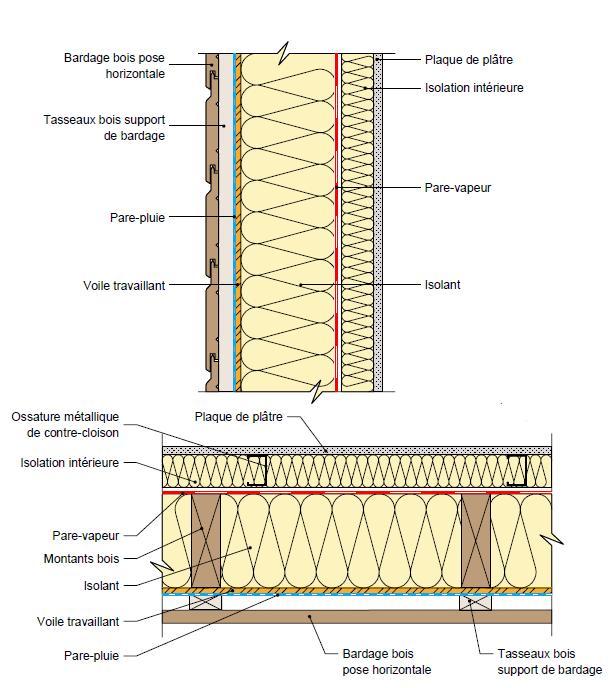

Coupe vue de dessus d'une ossature avec double mur intérieur avec vide d'air
14cm d'isolant dans l'épaisseur de l'ossature et 7 à 10cm dans le double mur
Cette technique permet de protéger le frein-vapeur et de garantir l'étanchéité

Coupe de mur ossature bois avec isolation double mur interieur 1



Quelques matériaux utilisés dans nos constructions

A droite les bardagesReed cedar bardage maison bois

Isolation laine de boisISOLATION
Isolation laine de bois dans l'ossature
Fiche technique holzflex standard laine de bois (81.24 Ko)

Fiche technique laine de bois (292.31 Ko)



Isolation extérieur laine de roche fiche technique:
Rockwool murs sous enduit panneau 431 laine de roche (104.83 Ko)

Agepan murs ossature boisAGEPAN DWD

panneau de fibres de bois fiche technique:Bardage meleze maison bois
Agepan dwd (97.61 Ko)



Osb panneau pour maison ossature bois

OSB panneau à base de bois constitué de lamelles minces,
longues et orientées

fiche technique Osb lameply (293.37 Ko)





Fiche technique de construction maison ossature bois grenelle environnement 2012Fiche technique de construction maison ossature bois grenelle environnement 2012 (3.65 Mo)

Quelques photographies techniques

Exemple de maison ossature bois avec crépi à gauche et colombages à droite

Pose du crepis sur isolation exterieure  Habillage en colombages

Photos d'isolation intérieure et extérieure

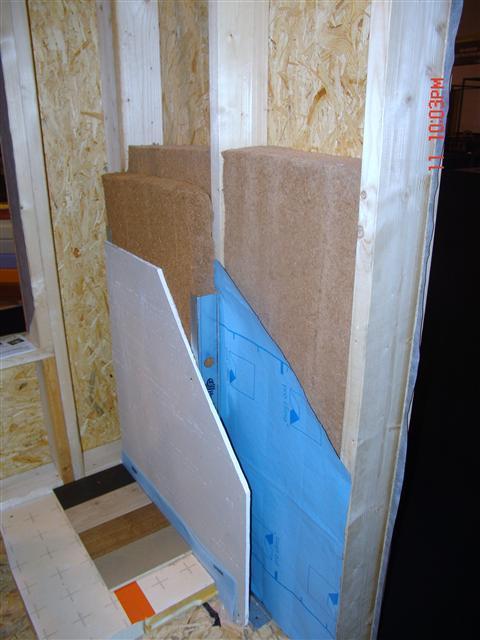

Doublage et isolation interieur  Isolation exterieure murs maison ossature bois

Pose des rails et de l'isolation du double mur intérieur

Pose des rails de placo pour isolation intérieure  Détail fixation doublage mur ossature bois

Isolation de la structure et pose du pare-pluie

Isolation de l ossature par l'extérieur   Mise en place pare-pluie sur maison ossature bois et pose charpente

Mise en place de la grille anti-rongeurs et pose du bardage sur maison bois

Grille anti rongeurs sur structure bois  Pose bardage bois red cedar sur ossature bois

Menuiserie en Alu, PVC ou bois avec volet électrique, tableau en bois

Pose par nos artisans fenêtres en alu noir sur ossature bois  pose des menuiseries et tableaux de fenêtres

Découvrez aussi la Tiny House ou micro-maison en ossature construite sur une remorque est donc transportable

Coupe mur ossature bois

Le DTU 31.2

Découvrez l'ensemble des règles et normes techniques obligatoires DTU 31.2 édités par le CSTB que nous appliquons dans la fabrication de nos ossature bois
Pose des murs porteurs en ossature

La fabrication des murs

Fabrication et construction des murs d'une habitation en ossature bois détails techniques et explications sur la constitution des murs et de leur isolation.
